H-LÄNK

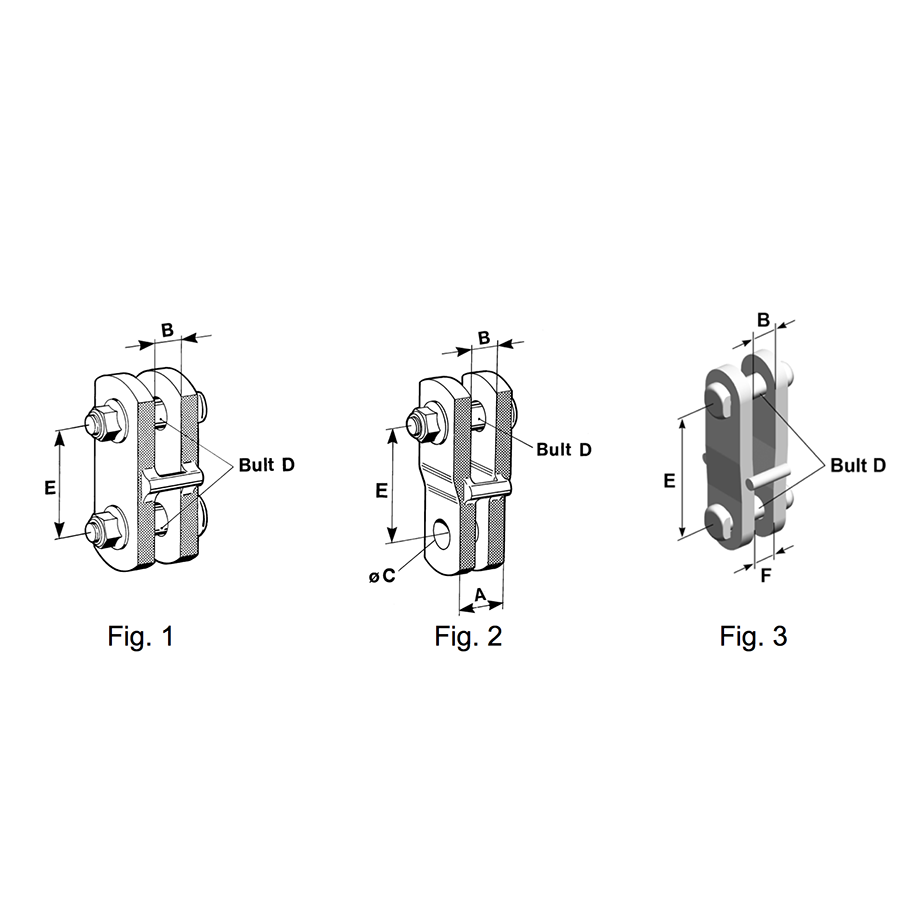

Av stål. Infästningsbult medföljer. Länk enligt figur 2 och 3 är avsedd att användas till ställverksspännhållare och levereras med endast en bult.
LADDA NER PRODUKTINFORMATION
LB nummer | Figur | A mm | B mm | C mm | D mm | E mm | F mm | Vikt kg | Tillåten kraft enligt SS kN | Korttidsström max kA-1s | Passar STV-hållare nr |
|---|---|---|---|---|---|---|---|---|---|---|---|
4392012 | 1 | - | 23 | - | 22 | 80 | - | 2,2 | 120 | 40 | - |
4392018 | 1 | - | 23 | - | 22 | 160 | - | 3,3 | 120 | 40 | - |
4392019 | 1 | - | 22 | - | 20 | 150 | - | 2,0 | 48 | 30 | - |
4392034 | 1 | - | 26 | - | 32 | 140 | - | 5,0 | 240 | 40 | - |
4392032 | 3 | - | 28 | - | 22 | 130 | 23 | 2,6 | 210 | 40 | - |
4392015 | 2 | 40 | 23 | 24 | 22 | 90 | - | 2,0 | 48 | 40 | 51642–51645 |
4392016 | 2 | 24 | 22 | 22 | 20 | 90 | - | 1,3 | 48 | 30 | 51641 |
4392036 | 2 | 24 | 22 | 22 | 22 | 90 | - | 1,3 | 48 | 30 | 51641 |
