ANSLUTNING LINA - TAPP
Klämmans ryggstycke och överfall är av kopparlegering. Skruvar, brickor och muttrar av syrafast stål. Tappspåret och linspårens kontaktytor är slätbearbetade. Kontaktytorna skall behandlas med kontaktpasta, för att minska övergångsmotståndet. Klämman kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren. Levereras förpackad i plastpåse. Linans kontaktyta skall bestrykas med kontaktpasta 5490311.

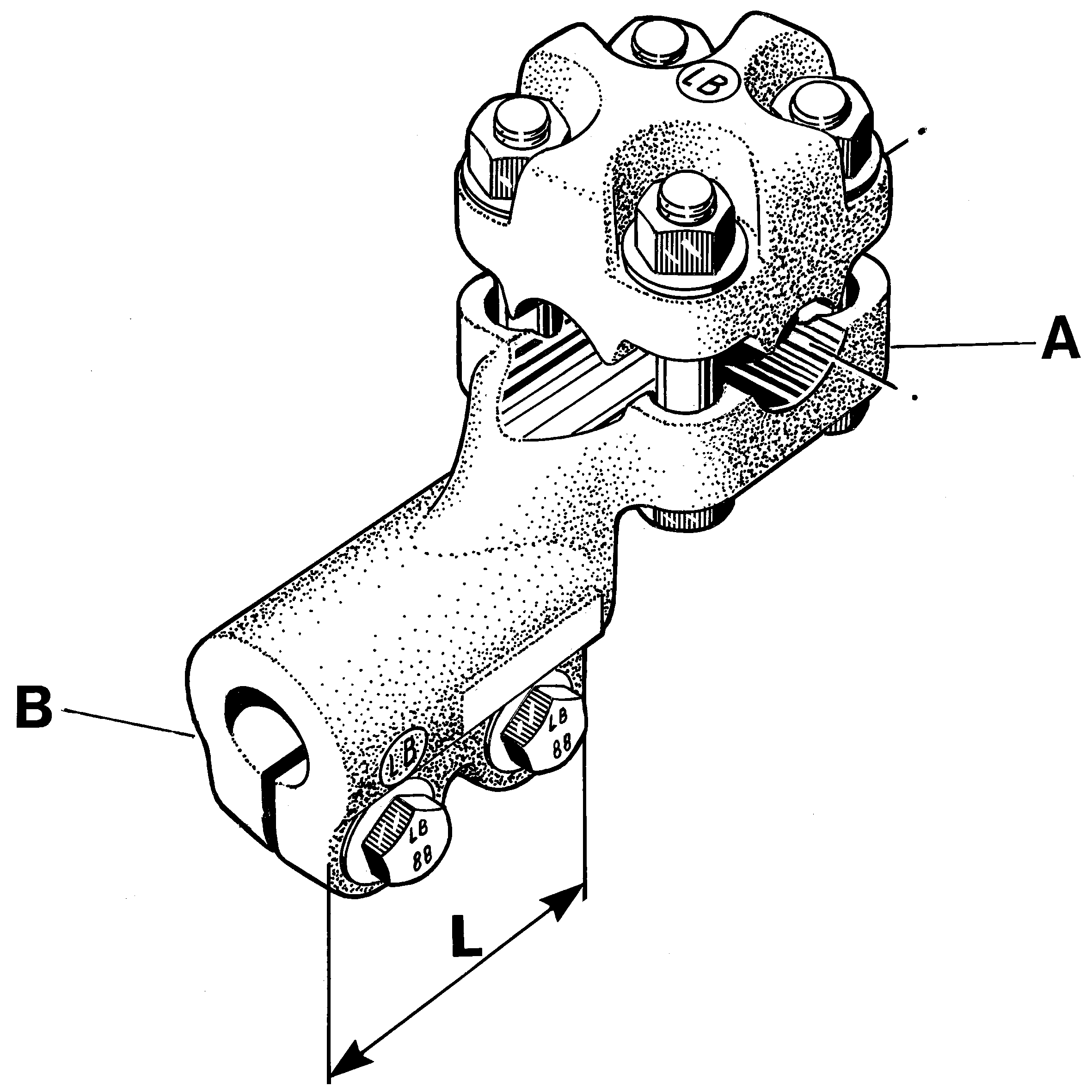

Vid beställning anges linarea och tappdiameter, (A och B).
LADDA NER PRODUKTINFORMATION
LB nummer | Passar lina area mm2 | Passar tapp diameter mm | L mm | Vikt kg | Åtdragnings-moment1) Nm | Konstruktions- spänning max kV |
|---|---|---|---|---|---|---|
5293109 | 50–120 | 10–22 | 50 | 1,1 | 45 | 72,5 |
5294009 | 50–120 | 22–32 | 70 | 3,1 | 75 | 72,5 |
5294015 | 150–300 | 22–32 | 70 | 3,2 | 75 | 72,5 |
5294709 | 50–120 | 35–42 | 70 | 3,5 | 75 | 145 |
5294715 | 150–300 | 35–42 | 70 | 3,6 | 75 | 145 |
1) Använd 16 mm hylsa för 45 Nm och 18 mm hylsa för 75 Nm.
