T-AVGRENING LINA - LINA
Klämmans ryggstycke och överfall är av kopparlegering. Skruvar och brickor av syrafast stål. Linspårens kontaktytor är slätbearbetade och skall behand-las med kontaktpasta, för att minska övergångsmotståndet. Klämman kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren. Linornas kontaktytor skall bestrykas med kontaktpasta 5490311. Åtdrag-ningsmoment 45 Nm, 16 mm hylsa användes.

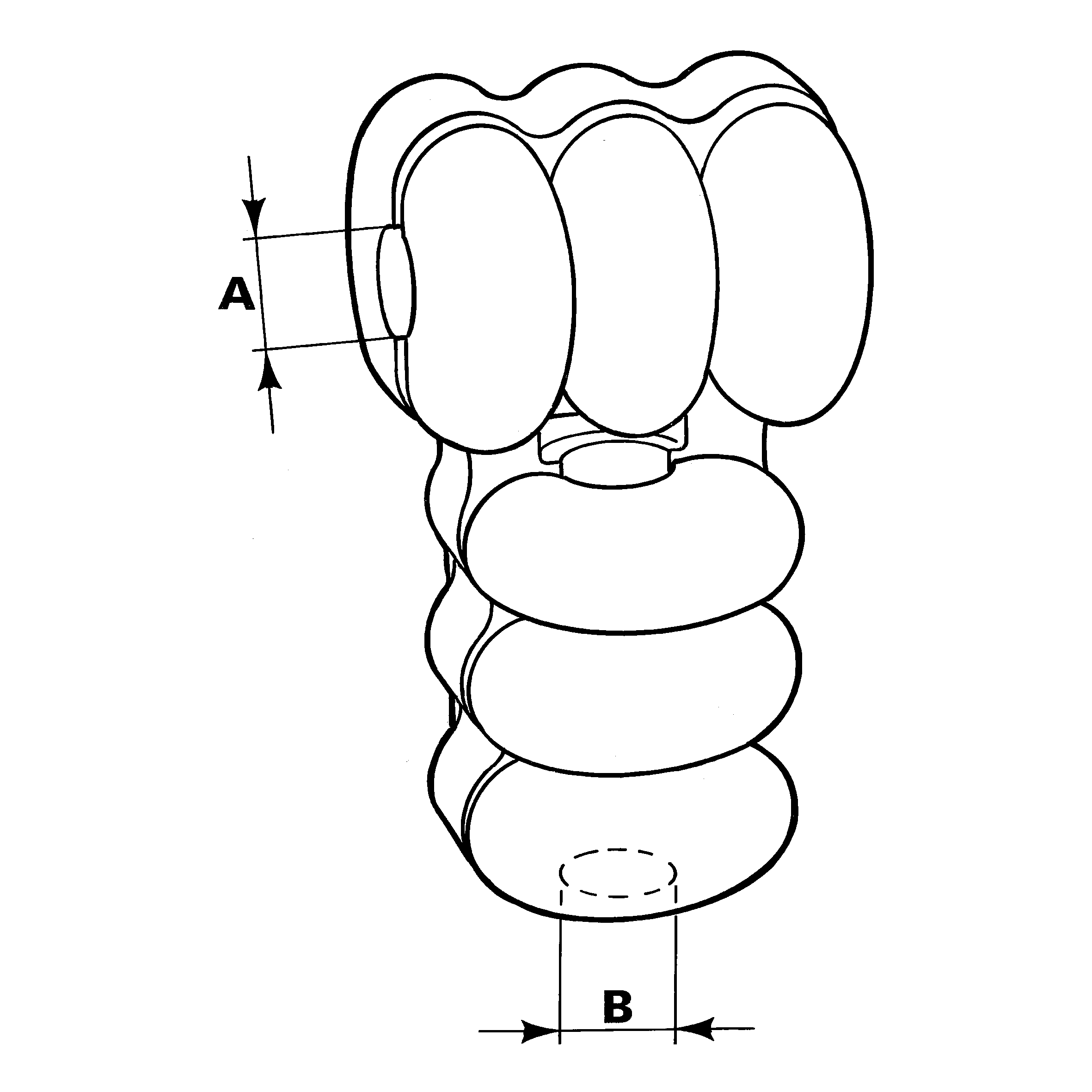

Vid beställning anges linareorna (A och B)
LADDA NER PRODUKTINFORMATION
LB nummer | Spår A lina area mm2 | Spår B lina area mm2 | H mm | Antal överfall st | Vikt kg | Konstruktions- spänning max kV |
|---|---|---|---|---|---|---|
5740111 | 50–120 | 50–120 | 80 | 2+2 | 1,2 | 72,5 |
5740211 | 150–300 | 50–120 | 90 | 2+2 | 1,9 | 72,5 |
5740311 | 400–625 | 50–120 | 95 | 2+2 | 2,2 | 72,5 |
5740411 | 150–300 | 150–240 | 100 | 2+2 | 2,4 | 145 |
5740511 | 400–625 | 150–240 | 105 | 2+2 | 2,8 | 145 |
5740611 | 300 | 300 | 130 | 3+3 | 3,5 | 145 |
5740710 | 400–625 | 300–625 | 145 | 3+3 | 4,7 | 145 |
