PARALLELLKLÄMMA
Av aluminiumlegering. Skruvar och brickor av rostfritt stål.
Skruvarna som är oförlorbara har vaxsmorda gängor. Linspårens kontaktytor är räfflade och skall behandlas med kontaktpasta för att minska övergångsmotståndet.
Förutsättning för beräkning av driftström och korttidsström se Linor, Rör, Stänger.
Linans kontaktyta skall bestrykas med kontaktpasta nr 5490311. Åtdragningsmoment 80 Nm. 19 mm hylsa användes.
LADDA NER PRODUKTINFORMATION

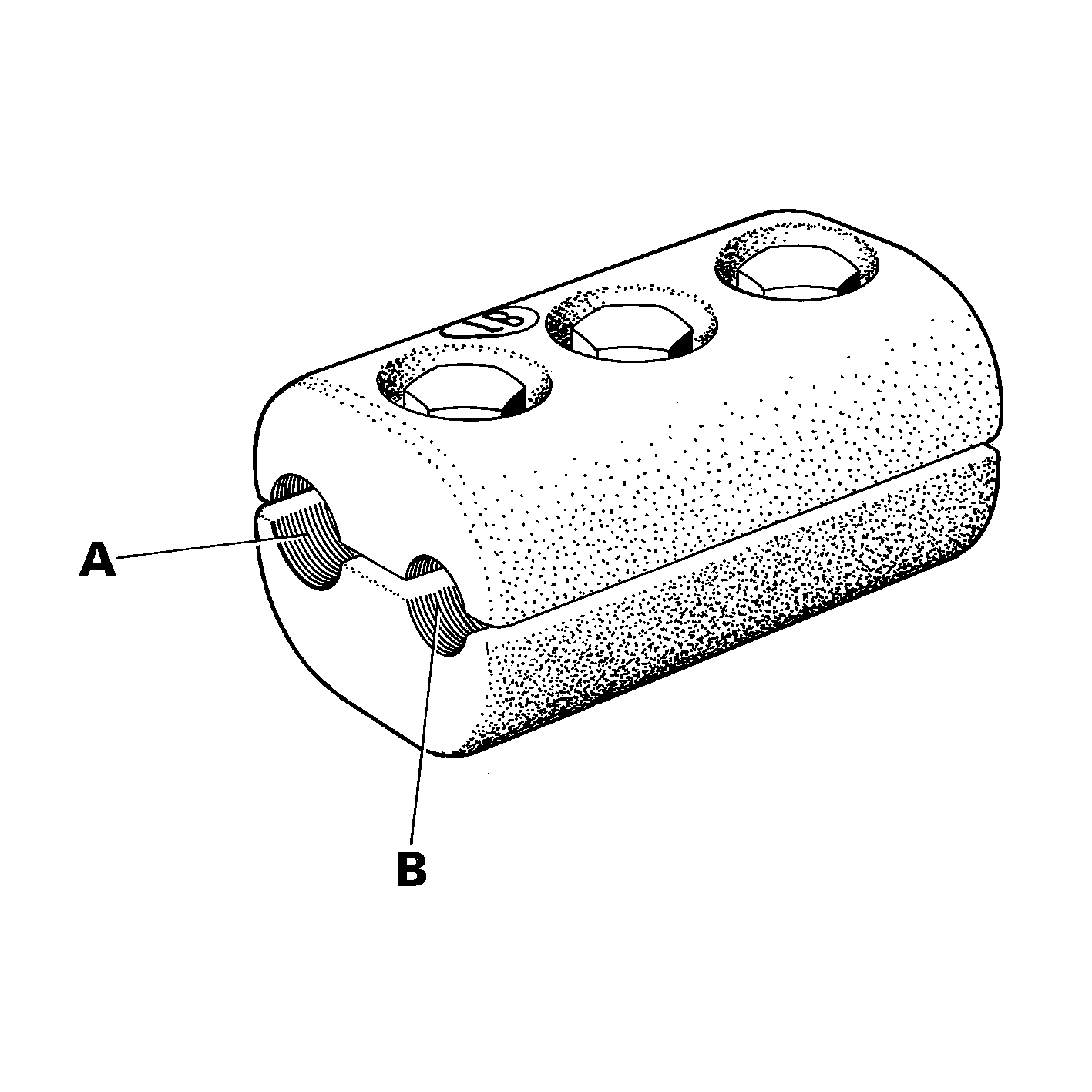

LB nummer | Passar area A mm2 | Passar lina B mm2 | Antal skruvar st | Vikt kg | Konstruktionsspänning max kV |
|---|---|---|---|---|---|
2250109 | 99 | 99 | 3 | 0,85 | 245 |
2250110 | 157 | 99 | 3 | 0,85 | 245 |
2250111 | 157 | 157 | 3 | 0,85 | 245 |
2250140 | 234 | 99 | 3 | 0,85 | 245 |
2250141 | 234 | 157 | 3 | 0,85 | 245 |
2250144 | 234 | 234 | 3 | 0,85 | 245 |
2250221 | 329 | 157 | 3 | 1,1 | 245 |
2250224 | 329 | 234 | 3 | 1,1 | 245 |
2250226 | 329 | 329 | 3 | 1,5 | 420 |
2250411 | 454 | 157 | 3 | 1,1 | 245 |
2250414 | 454 | 234 | 3 | 1,1 | 245 |
2250416 | 454 | 329 | 3 | 1,5 | 420 |
2250418 | 454 | 454 | 4 | 2,0 | 420 |
2250421 | 593 | 157 | 3 | 1,1 | 245 |
2250424 | 593 | 241 | 3 | 1,1 | 245 |
2250426 | 593 | 329 | 3 | 1,5 | 420 |
2250425 | 593 | 454 | 4 | 2,0 | 420 |
2250429 | 593 | 593 | 4 | 2,0 | 420 |
2250516 | 774 | 329 | 5 | 2,4 | 420 |
2250517 | 774 | 454 | 5 | 2,4 | 420 |
2250518 | 774 | 593 | 5 | 2,4 | 420 |
2250519 | 774 | 774 | 5 | 2,4 | 420 |
2250526 | 910 | 329 | 5 | 2,4 | 420 |
2250527 | 910 | 454 | 5 | 2,4 | 420 |
2250531 | 910 | 593 | 5 | 2,4 | 420 |
2250532 | 910 | 774 | 5 | 2,4 | 420 |
2250530 | 910 | 910 | 5 | 2,2 | 420 |
